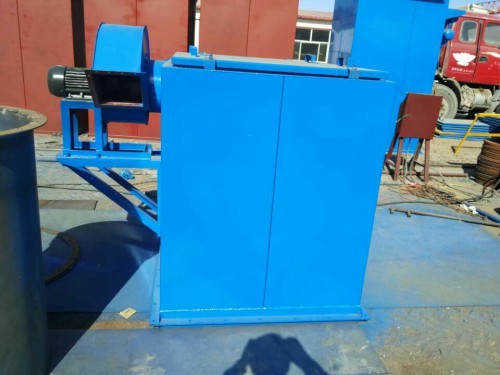

水泥厂扬尘点DMC单机脉冲除尘器设计风机装配位置：

1）为配合该工具使用，在待检除尘器箱体顶部，靠近风机侧中心位置处焊接一截钢管。管长取旋转臂的1/3即可，内径应大于旋转臂外径，保证旋转臂插入钢管内转动灵活，又不过度产生倾斜。吊装臂以钢球为支点可作3600回转。

2)吊装臂和旋转臂采用*焊接管，选材应使其适用于所有除尘器的检修并且携带方便。钢管壁厚和长度应保证在起吊大质量时不变形，压下时力臂臂长足够且不费力。

3)旋转臂底部结构为转动球而。采用钢球，将球体嵌入管内焊接牢固。

4)吊装臂与旋转臂的支点连接采用10mm厚钢板，共需要3块，其中吊装臂上焊接一块，旋转臂上焊接两块。各板中间开等尺寸圆孔，通过螺栓使两臂做连接固定。为保证焊接强度，旋转臂管口应开槽嵌入两块钢板后焊接。

组合安装时，要检查吊装臂上钢板插入旋转臂两板之间间隙有无卡滞、螺孔是否对应，穿螺栓检验吊装臂上下转动是否活动自如。

5)吊装臂头部的吊装孔，也采用l0mm厚钢板或者钢筋制作。如采用钢板，注意吊装孔孔径要保证挂接钢兹绳或手拉葫芦钩头能自如穿入拉出，同时吊装孔边缘应修锉圆滑，以防比锐角边损坏钢兹绳。

6)工具尺寸：吊装臂和旋转臂采用70mm钢管，吊装臂长2.8m，旋转臂长0.9m。吊装臂的支点与吊装孔间距离0.8m。该工具分体存放，使用时组合安装。将旋转臂球而部分插入固定管内，然后将吊装臂连接钢板与旋转臂连板用螺栓固定，即可启用该吊装工具。
