图像旋转器|竖拼接拼|FM-R100|90度旋转
FM-R100竖屏图像处理器采用高速图像处理芯片,支持2路C
一、规格
外观尺寸462.5*210*43.1
输入电压DC 5V/3A
功率≤15W
工作温度0-65℃。
工作温度5~95%RH 。
装箱清单ZH-R100*1,遥控器*1,5V电源适配器*1,合格证*1,说明书*1。功能说明
二、接口
输入、输出
RS-232 控制软件采用RS-232协议RJ45接口。
POWER 5V/3A电源适配器
DVI-D 支持市面*高版本V1.3,全面支持SVGA/XGA/WXGA/WUXGA
VGA D-sub 15针接口,全面支持SVGA/XGA/WXGA/WUXGA。
C
USB 升级固化软件,可以播放图片和音视频文件。音频支持:MP3、WMA等,
图片支持BMP、JPG、GIF等,视频支持:MPG1/2/4,RM,RMVB,MKV,VO
B等常格式,支持1080P全高清视频播放。
DVI-I 支持DVI-I的数字加模拟信号输出。
RS-232 输出1路RS-232 等同的RJ45接口,方便数量较多时的拼接和可靠性。
三、按键说明
功能
说明
POWER
开机/待机
LEFT
音量-/向左选择
RIGHT
音量+/向右选择
MENU
主菜单
DOWN
向下选择
UP
向上选择
SOURCE
输入信号源选择

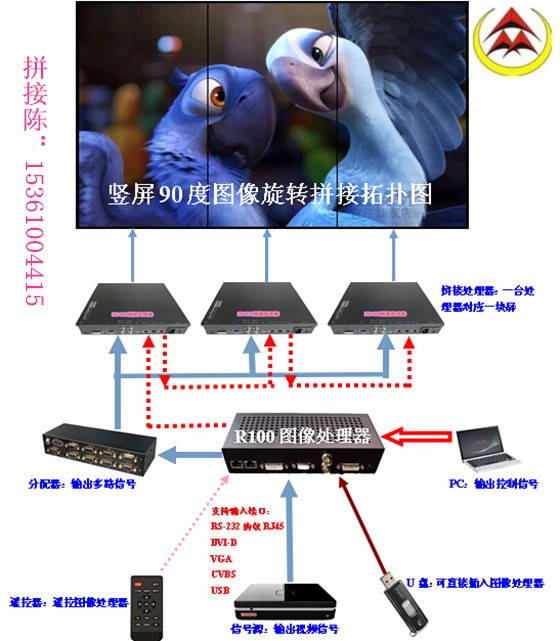

2、竖屏效果显示图
四、使用方法
将FM-R100竖屏图像处理器(以下简称机器)接上所配电源适配器,将机器
电源开关打开,机器进入自检状态,网口LED会进行自检显示。自检过程为:
网口通电时亮绿灯,自检时亮黄灯,自检完成后处于正常工作状态时常亮绿
灯。
正常工作后接入任何信号,即输出90度旋转图像。欢迎联系深圳十环视讯有限公司批发竖屏拼接墙拼接处理器。
