概述

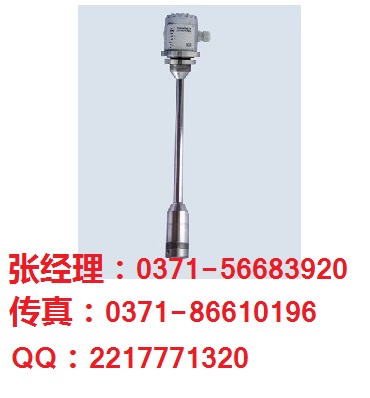

昌晖仪表SWP-T20C 是一款插入杆式静压液位变送器，本系列静压液位变送器，采用*的电子陶瓷压力传感器或扩散硅传感器技术，保证了液位变送器长期连续工作和稳定性和测量精度，抗干扰能力强。配合SWP系列数字显示仪表，可方便的构成静压液位计。
技术数据
| 工作电压 | 12.5～30VDC |
|---|---|
| 输出信号 | 4～20mA二线 |
| 测量范围 | 0～4m（大） |
| 精 度 | 0.1、0.2、0.5 |
| 稳 定 性 | 优于0.1%FS/年 |
| 温度范围 | 介质 -20℃～+70℃； 环境 -20℃～+70℃；贮存 -40℃～+80℃ |
| 传感器材料 | 外壳 不锈钢；连接杆 不锈钢1Cr18Ni9Ti； 膜片 96%氧化铝或316L |
| 密封 | 氟橡胶；聚四氟乙烯 |
| 过程连接方式 | 外螺纹G11/2A、G1A或法兰 |
|---|
型号内容
|
型号 |
代码 |
说明 |
||||||||
|
SWP-T20C |
|
|
|
|
|
|
|
|
|
插入杆式静压液位变送器 |
|
变送输出 |
G |
|
|
|
|
|
|
|
|
4-20mA，线性，模拟/阻尼可调 |
|
S |
|
|
|
|
|
|
|
|
4-20mA，智能型，HART协议通讯 |
|
|
探头及插入杆式材料 |
|
1 |
|
|
|
|
|
|
|
316L不锈钢 |
|
|
3 |
|
|
|
|
|
|
|
1Cr8Ni9Ti不锈钢 |
|
|
|
9 |
|
|
|
|
|
|
|
特殊要求 |
|
|
过程连接方式 |
|
|
R |
|
|
|
|
|
|
外螺纹G11/2A、G1A |
|
|
|
G |
|
|
|
|
|
|
标准法兰 DN50 PN1.6 |
|
|
|
|
Y |
|
|
|
|
|
|
特殊要求 |
|
|
密封件材料 |
|
|
|
1F |
|
|
|
|
|
氟橡胶 |
|
|
|
|
2F |
|
|
|
|
|
丁腈橡胶 |
|
|
|
|
|
5F |
|
|
|
|
|
聚四氟乙烯 |
|
|
|
|
|
9F |
|
|
|
|
|
特殊要求 |
|
|
外壳 |
|
|
|
|
A |
|
|
|
|
铝外壳 无现场指示 防护等级IP65 |
|
|
|
|
|
B |
|
|
|
|
铝外壳 带液晶现场指示 防护等级IP65 |
|
|
|
|
|
|
C |
|
|
|
|
铝外壳 带模拟刻度0-100%显示现场指示 防护等级IP65 |
|
|
精度等级 |
|
|
|
|
|
1 |
|
|
|
0.1 |
|
|
|
|
|
|
2 |
|
|
|
0.2 |
|
|
|
|
|
|
|
5 |
|
|
|
0.5 |
|
|
|
|
|
|
|
9 |
|
|
|
特殊要求 |
|
|
测量范围 |
|
|
|
|
|
|
|
|
|
见T20L标准量程表 |
|
|
|
|
|
|
|
Y |
|
|
非标准量程 |
|
|
传感器类型 |
|
|
|
|
|
|
|
R |
|
陶瓷压阻传感器 |
|
|
|
|
|
|
|
|
S |
|
扩散硅传感器 |
|
|
防爆类型 |
|
|
|
|
|
|
|
|
i |
本安型，防爆等级Exia Ⅱ CT6 |
|
|
|
|
|
|
|
|
|
d |
隔爆型，防爆等级Exd Ⅱ BT6 |
|
|
导气管长度 |
|
|
|
|
|
|
|
|
|
单位m |
