简单介绍：
日本索尼Magnescale DK805系列探规:
*测量探规DK805系列
3000万次使用寿命的*测量探规DK805系列：精度0.001mm；分辨率0.1微米，0.5微米；测量长度5mm；线缆*长可达22m；安装容易，设计坚固，适用于各种工厂作业环境，耐油水灰尘，抗震动冲击能力强；配用产品：MG10/MG20/MG30/MG40/LY71/LY72/LT30.
3000万次使用寿命的*测量探规DK805系列：精度0.001mm；分辨率0.1微米，0.5微米；测量长度5mm；线缆*长可达22m；安装容易，设计坚固，适用于各种工厂作业环境，耐油水灰尘，抗震动冲击能力强；配用产品：MG10/MG20/MG30/MG40/LY71/LY72/LT30.
产品特点：
结构紧凑，并具有高分辨率0.1微米，大响应速度也有了更进一步的提高：
1.测量范围：5mm
2.精度：1μm（高分辨率模式），1.5μm（通用型号的分辨率）
3.大分辨率：0.1μm
4.大反应速度：80米/分钟（分辨率0.1微米）250米/分钟（分辨率0.5微米）
5.内置参考点
6.优良的耐水和耐油功能。
7.采用耐屈挠性电缆。
8.适用于各种工厂作业环境。
9.设计坚固，适用恶劣环境。
10。用气压辅助装置可以垂直移动转轴，安装容易，可选购法兰型探规
1.测量范围：5mm
2.精度：1μm（高分辨率模式），1.5μm（通用型号的分辨率）
3.大分辨率：0.1μm
4.大反应速度：80米/分钟（分辨率0.1微米）250米/分钟（分辨率0.5微米）
5.内置参考点
6.优良的耐水和耐油功能。
7.采用耐屈挠性电缆。
8.适用于各种工厂作业环境。
9.设计坚固，适用恶劣环境。
10。用气压辅助装置可以垂直移动转轴，安装容易，可选购法兰型探规
技术参数：
|

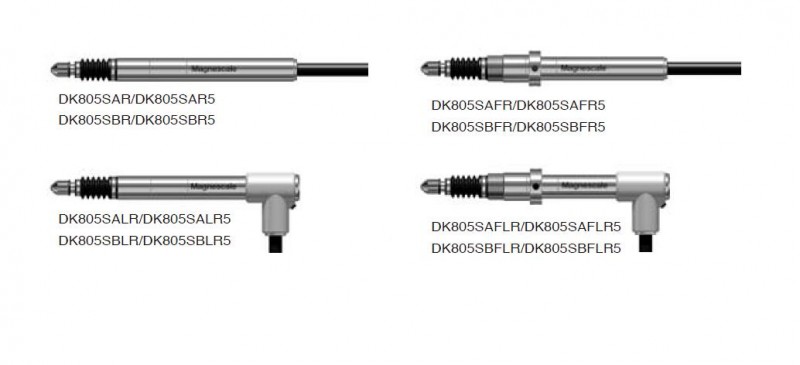

型号
|
高分辨率机型
|
一般用途分辨率机型
|
||
|
DK805SAR
|
DK805SBR
|
DK805SAR5
|
DK805SBR5
|
|
|
DK805SALR
|
DK805SBLR
|
DK805SALR5
|
DK805SBLR5
|
|
|
DK805SAFR
|
DK805SBFR
|
DK805SAFR5
|
DK805SBFR5
|
|
|
DK805SAFLR
|
DK805SBFLR
|
DK805SAFLR5
|
DK805SBFLR5
|
|
|
输出
|
A/B参考点讯号 差动线路驱动器输出（符合EIA-422）
|
|||
|
分辨率
|
0.1μm
|
0.5μm
|
||
|
测量范围
|
DK805S:5mm
|
|||
|
精度（20℃时）
|
1μm p-p
|
1.5μm p-p
|
||
|
测量力
|
DK805S 向下：0.45±0.25N
水平方向：0.40±0.25N
向上：0.35±0.25N
|
|||
|
参考点
|
一处（在轴心运动的1mm位置）
|
|||
|
大回应速度
|
80m/min
|
42m/min
|
250m/min
|
100m/min
|
|
抗震（20至2000Hz）
|
100 m/s2
|
|||
|
抗撞击（11ms）
|
1000 m/s2
|
|||
|
保护结构*1
|
SAR/SBR:IP66,SALR/SBLR:IP64(IP67*2)
|
|||
|
作业温度
|
0摄氏度至50摄氏度
|
|||
|
保存温度
|
-20摄氏度至60摄氏度
|
|||
|
电源电压
|
DC+5V±5%
|
|||
|
耗电量
|
1W
|
|||
|
线缆长度
|
2.5m
|
|||
|
主杆直径
|
Ø8 0-0.009mm
|
|||
|
重量*3
|
约30g
|
|||
|
探针
|
附有碳化物球形*（DZ-123）安装螺丝M2.5
|
附有钢珠*，安装螺丝M2.5
|
||
|
配件
|
内附扳手、使用说明书、补充说明、+P M4*5螺丝（2）、软管弯头（*于SAL与SBL型）
|
|||
|
输出电缆长度（可以连接到电子设备部分）
|
*长22m
|
|||
|
使用寿命*4
|
无撞击情况下至少3000万次
|
|||
*1 不包括内插盒与接头
*2 使用内附的软管弯头与Ø4mm管时
*3 不包括缆线与内插盒
*4 要视Magnescale Co.,Ltd. 所定义的监定测试而定。
