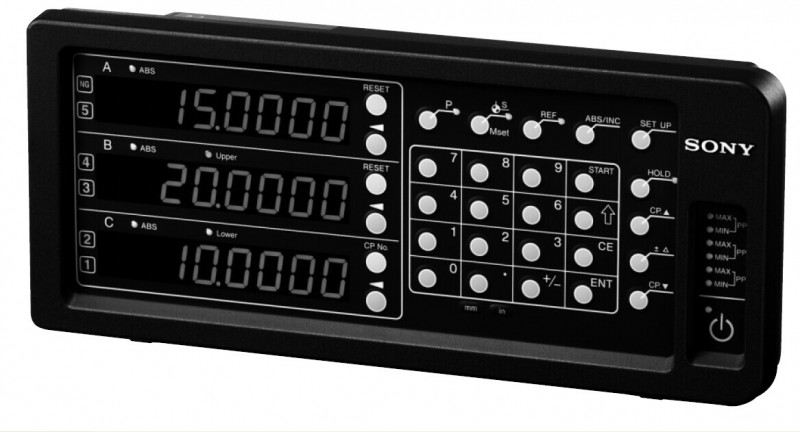

SONY LY71数显表
简单介绍：
多功能数显器LY71，公/英制转换，*/相对位置检测，预置位置功能，直径显示，弧度等分功能，线性误差补偿，停电记忆、计算、峰值锁定、复位、预置、数据存储、报警输出、零位输出、线性误差补偿等功能。根据用户不同的要求，可以同时配用BCD输出板/符合点输出接口板。通过其输出功能来控制机床的行走(定位)尺寸，从而保证被加工工件的质量，提高产品的合格率。输出扩充板LY71-B,LZ71-KR.因应测量与控制可选择多种不同的替换扩充I/O基板之多功能数显器。适用于多种领域的量测和控制．需要的输出板可加长.
产品特点：
1.安装扩充的I/O基板后，输出各种信号
－BCD(选购配件)
－比对功能：继电器/开集极(选购配件)
2.便利的峰值锁定功能，利于量测数值的收集；
3.利于各种外部输入的自动计算测量值的便利功能；
4.*小显示数值的切换；
5.测数值的集计；
6.缩放功能；
7.防止进位闪烁．
技术参数：
|
型号名称
|
LY71
|
|
用于其他功能显示
|
__
|
|
显示轴数
|
1~2轴(可对应2轴加算的功能，进行加算时只会显示加算数值)
|
|
数据显示
|
各轴现在的显示值，大值，*小值，峰值－峰值
|
|
输入解析度
|
使用线性时 标准：0.1μm，0.5μm，1μm，5μm，10μm 扩充：可追加100μm，50μm，20μm，2μm，0.05μm；
使用角度时 标准：1s,10s,1min,10min 扩充：可追加1度
|
|
输入信号
|
A/B 90度相位差，Ｚ信号(符合EIA-422标准)
|
|
显示器解析度
|
量测单元输入解析度或更高且支援英制
英制：基本功能：0.000005 "，0.00001 "，0.00005 "，0.0002 "，0.0005 "
英制：扩充功能：0.000002 "，0.0001 "，0.001"，0.002 "，0.005 "
|
|
*小输入相位差
|
50ns
|
|
错误警告
|
未接尺，超速，超出大显示值，断电，保存资料错误
|
|
归零
|
各轴可作归零，警报解除，外部开关归零
|
|
重新启动
|
各轴，全轴的峰值重新启动
|
|
预设
|
每轴可以储存/编辑3个数值
|
|
基准点设定
|
即使重新开机之后仍可记忆上次设定之基准点
|
|
数据点操作
|
每轴可以储存/编辑1个数值(若不使用原点主要校正功能)
|
|
原点操作
|
每轴可以储存/编辑1个数值(若不使用原点主要校正功能)
|
|
锁定功能
|
从暂存，暂停中选择
暂存：锁存期间，显示锁定(保持显示)
暂停：暂停期间，峰值演算中断(峰值演算的维持)
|
|
线性补偿
|
可在数显器上作线性补偿 补正量：标准±600μm/m(*高可至±1000μm/m)
|
|
缩放
|
0.100000～9.99999
|
|
供应电源
|
DC 12V 定格0.75A 大1A
|
|
消耗电源
|
AC 100V-240V±10%(请就地向经销公司洽询选购件的AC电源供应器PSC-22)
|
|
消耗功率
|
大32VA(连接至选购件的AC电源供应器PSC-22时)
|
|
作业温度
|
0～40℃(水气不凝结)
|
|
储存温度
|
-20～60℃(水气不凝结)
|
|
重量
|
约1.2㎏
|
