性能

光缆交接箱是安装在户外的连接设备，对它*根本的要求就是能够抵受剧变的气候和恶劣的工作环境。它要具有防水气凝结、防水和防尘、防虫害和鼠害、抗冲击损坏能力强的特点。它必须能够抵御比较恶劣的外环境。因此，箱体外侧对防水、防潮、防尘、防撞击损害、防虫害鼠害等方面要求比较高；其内侧对温度、湿度控制要求十分高。按*，这些项目*高标准为IP66。但能达到该标准的箱体外壳并不多。目前国内使用的光缆交接箱箱体主要有：原装德国KRONE箱体，箱体采用不饱和聚酯玻璃纤维增强材料（SMC），在防水、防潮、防撞击损害方面有较好的性能。国内参照KRONE箱体的仿制品是以铁质为主的金属箱体（一般达到IP65标准）。对于金属箱体，由于其在防水气凝结方面的低劣性能，注定不会得到大量使用，并逐渐被淘汰。国内一些仿制品由于材料性能问题导致箱体在防水气凝结和抗冲击两项性能上与引进德国的KRONE有较大差异，另外由于密封胶条抗老化性能较差，在防水、防尘两项性能上表现也一般。当然在光缆交接箱安装位置的外环境比较好时，降低性能要求，减少投资也是可以接受的。

①活动光纤连接器应满足所选用型式的相关标准中规定的“插入损耗”和“回波损耗”的要求。

②高压防护接地装置与箱体金属工件之间的耐压水平应不小于直流3000V，1min不击穿无飞弧。

③高压防护接地装置与箱体金属工件之间的绝缘电阻，在试验电压为直流500V条件下，不小于2′104MW。

④高压防护接地装置与光缆中金属加强芯、挡潮层及铠装层相连的地线截面应不小于6mm2。

2容量

光缆交接箱的容量是指光缆交接箱大能成端纤芯的数目。容量的大小与箱体的体积、整体造价、施工维护难度成正比，所以不宜过大。在实际设计和工程中，人们对光缆交接箱的容量问题似乎仅仅要求容量越大越好，但这样可能带来的后果是：箱体体积增大、设备价格增高。实际上，我们经常所说的交接箱的容量应该指的是它的配纤容量，即主干光缆配纤容量与分支光缆配纤容量之和。 光缆交接箱的容量实际上应包括主干光缆直通容量、主干光缆配纤容量和分支光缆配纤容量3部分。

3特点

IP65级不锈钢

●箱体采用高强度不锈钢板制成，强度高，防老化，抗腐蚀，并能抵御意外或恶性破坏

●箱体所有边角全部使用*圆角成型模具成型，表面处理采用拉丝或静电喷塑，外表美观

●箱体采用双层结构，中间充有*隔热材料，具有良好的隔热效果，能有效防止箱内水汽凝结

●箱门采用特种密封门封、防水门锁及三点式门销锁定，安全可靠，密封性好

●采用12芯熔接配线一体化模块

●可安装有FC、SC光纤适配器

●有可靠的光缆固定和接地保护装置

●适合于单芯和带状光缆的成端

SMC

●箱体采用高强度的国际航空材料SMC（玻璃纤维增强不饱和聚酯塑料）经高温模压而成，使用寿命长，防老化、抗辐射；表面不需任何防护，具备全天候防护功能

●箱体厚实，具有良好的隔热效果，能有效防止箱内水汽凝结

●箱门采用特种密封门封、防水门锁及三点式门销锁定，安全可靠，密封性好

●采用12芯熔接配线一体化模块

●适合FC、SC光纤适配器的安装

●有可靠的光缆固定和接地保护装置

●适合于单芯和带状光缆的成端

 ●适用标准：YD/T 988-2007

 4指标

连接器损耗（插入，重复）：≤0.5db

回波损耗：pc≥40db, UPC≥50dB, APC≥60dB

光纤转接器插拔1000次变化量≤0.2dB

5重要性

业务驱动网络发展，电信业务在新的形势和新的机遇下，迎着3G网络的不断推进建设，FTTH建设步伐不断加快，三网融合建设蓄势待发，电信业务发发展形势一片大好，但是对于电信企业来说，效益才是发展的硬道理，也就是说，在这样的新形势下，如何赢得市场，如何拥有大量的用户，在市场上抢得先手，这才是*关键的。对于电信企业来说，首先要打造一个稳固的基础网络，拥有丰富的基础资源，也就是说，如何建设一个资源丰富、网络稳定可靠的网络光纤物理网络，这是需要电信企业思考的问题，而光交接箱在整个本地光缆网建设中将起到很重要的作用，有助于光缆建设的扩展和延续。

在本地光缆网建设中为了提高光缆主干的利用率，减少光缆接头引入的开拨次数，有效提高光缆的安全性和可靠性，建议在光缆的主干路由上设立必要的光缆交接箱。光缆交接箱的用户侧光缆，可以根据用户的发展需求进行逐一上箱，交接箱容量的选择可以以288芯为主。交接箱的主干光缆，应就近接入基站(接入层节点)。为了增加接入的灵活性，光缆的一部分主干纤芯可接在汇接层节点上。

光缆在建设中有两种组网方式：总线式结构和环型结构。线式结构是指从局端到各光缆交接箱只使用一条大对数光缆连接的网络结构，它一般使用在业务量少，范围不大的非重点地区。环型结构是指所有光缆交接箱共同使用一条大对数光缆，光缆首尾在局端终端，自成一个封闭回路的网络结构，纤芯分配与总线式结构一样。

总之，光交接箱在本地光缆网中的应用重要是对光缆纤芯的有效管理和合理规划利用，提高光缆纤芯的精细化管理，同时使光纤网络的建设具备灵活性和很好的扩展性，让光缆物理网络更好的服务于电信业务的发展建设。

6装配要求

①箱门开启角度应不小于120°。

②门锁的启闭灵活可靠。

③保护接地处应具有明显的接地标志。

④光缆光纤无论在箱内何处布放转弯，应保证其弯曲半径不小于30mm。

⑤光缆引入口的设置应保护光缆引入时，其弯曲半径大于光缆直径的20倍。

一、光缆交接箱（OCC）

配线箱体（宽带）

型号	箱体尺寸（参考）高×宽×深(单位：mm)	一体化托盘数量（主干）	一体化托盘数量（配缆）	大配线容量（芯）	备注
单网	1030*550*310	1	12	144芯 (落地/壁挂/架空)	单面操作
	1450*750*320	1	24	288芯 (落地/架空)	单面操作
	1450*750*540	1	48	576芯 （落地/架空）	双面操作
	1450*750*540	1	60	720芯 (落地/壁挂/架空)	双面操作

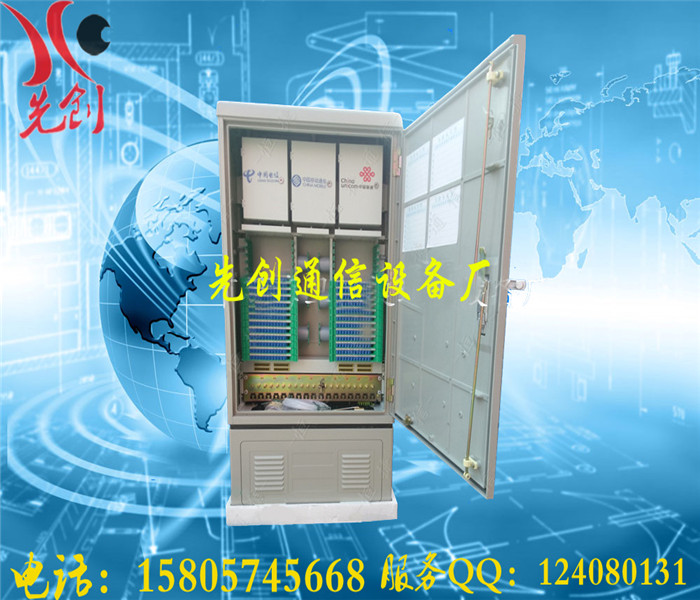

三网合一	1450*750*320	3	12	288芯 (落地/壁挂/架空)	单面操作
	1450*750*540	3	12	288芯 (落地/架空)	单面操作
	1450*750*540	3	24	576芯 （落地/架空）	双面操作

1、组成、形式

  1.1 组成

       由箱体、内部结构件与工作单元、光纤活动连接器及备附件等组成

  1.2 型式

       可以室内落地、室内壁挂、室外架空、室外落地、室外壁挂安装及室内外通用型。

2、环境描述

2.1 使用环境条件

类型	工作温度	相对湿度	大气压力
室内	—10℃～+40℃	≤85％(+30℃)	70kPa～106kPa
室外	—40℃～＋60℃。	≤95％（+40℃）
注：室内外通用型产品按室外工作条件要求。

2.2 检验环境条件

试验在标准大气条件下进行。标准大气条件为温度：15℃～35℃，相对湿度不大于75％，大气压力为80kPa～106kPa。

3、总体要求

3.1  总体描述

交接箱的工作单元应采用模块化设计，其中包括箱体、光缆固定装置、接地装置、光分单元、主干熔接单元、配缆熔接单元、直熔单元、储纤单元、盘纤单元等。

 3.2  外观与结构

（1） 箱体结构形式

1）箱体采用通用型片状模塑料（SMC）材料或金属箱体的封闭结构形式；非金属箱体采用的SMC材料应符合GB／T 15568的要求，或者采用更好的耐侯性材料；金属箱体材料应采用牌号为Q235-A或更好的金属材料，厚度不小于1.5mm。本规范给出的箱体尺寸为参考尺寸。门通过铰链结构连接，门可自由开合5000次不损坏。门锁应为防盗结构，具有良好的抗破坏性，应符合中华人民共和国公共安全行业标准GA/T 73-94 机械防盗锁规定。

2）光缆从箱体的底座进缆孔进出。箱体留有相对独立的进出线孔，孔洞数量应满足满配时的需求。

3）容量在432芯以下（含432芯）的光缆交接箱宜采用单面右开门操作结构；576芯光缆交接箱推荐采用双面单开门操作结构。

4）光缆交接箱配有密封腻子，以便于线缆引入孔处的密封，防止水和啮齿类动物进入机箱。

5）箱体应保证电气导通，并有完善的接地系统。

（2） 机械活动部分

机械活动部分应转动灵活、插拔适度、锁定可靠、施工安装和维护方便。门的开启角应不小于120°，间隙应不大于3mm。结构应牢固，装配具有一致性和互换性，紧固件无松动。外露和操作部位的锐边应倒圆角。

（3） 引入光缆弯曲半径

引入光缆进入箱体时，其弯曲半径应不小于光缆直径的20倍。

（4） 箱体结构

箱体结构应设计合理，满足设计、施工、维护管理等各类需要。箱体结构是衡量设备总体情况的重要依据。

箱体结构采用全正面或正反两面操作，布放、盘绕光纤跳线的装置要设计合理，光纤跳线设定为侧走线方式，光缆引入后应有护套管保护，应有足够大的跳纤面积。整个内部箱体应保证电气导通，并有完善的接地系统。

箱体必须满足满容量布放、盘绕光纤跳线要求，满配置时应能够方便地进行维护操作。

机箱内应在合适的位置设置储纤单元，以便于尾纤的管理存储，储纤单元结构要合理便于存纤取纤并具备防尘功能。应具备科学的尾纤管理功能，便于尾纤查找、调度、替换等各种管理操作。

机箱内应在合适的位置预留直熔单元，以便于光缆的直通。

光纤终接装置、尾纤配线装置、适配器卡座、安装板、尾纤及适配器，在满容量范围内应能方便地成套配置。开剥后的散纤应加护套管（壁厚0.9mm，材料硬度为邵氏硬度Shore70）。标识应从左到右，从下到上。

（5） 保护套、衬垫及纤芯和尾纤弯曲半径

光纤光缆穿过金属板孔及沿结构件锐边转弯时，应装保护套及衬垫。光缆光纤、尾纤无论处于何处弯曲，其曲率半径应不小于30mm。

（6） 箱体表面

SMC箱体表面的光泽和纹理应均匀美观，且无结瘤、缩孔、起泡、针孔、开裂、剥落、粉化、颗粒、流挂、露底、夹杂脏物等缺陷，箱体表面不应出现任何紧固件。

金属箱体表面涂覆层应表面光洁，色泽均匀、无流挂、无露底；金属件无毛刺锈蚀。

（7） 结构装置上的文字、图形、符号和标志

结构装置上的文字、图形、符号和标志应清晰、完整、无误。

2） 箱体尺寸

落地式交接箱箱体的外形尺寸一般不宜超过 2000mm×l500mm×600mm(高×宽×深)。壁挂式交接箱箱体的外形尺寸一般不宜超过 1200mm×900mm×400mm(高×宽×深)。

（4）储纤单元：用于光缆成端尾纤或盒式光分路器成端尾纤的储存，主要有托盘式、适配器插槽式、槽盒式三种结构形式。

（5）直熔单元

直熔单元为选配单元。一个过路直熔单元可安装至少12块熔接盘，每个熔接盘满足束状光缆或带状光缆12芯直熔。

4、技术要求

4.1 环境

按照YD/T 988-2007中5.1节要求。

4.2 外观与结构

按照YD/T 988-2007中5.2节要求。

4.3 机械性能

按照YD/T 988-2007中5.6节要求。

4.4 密封性能

室外型交接箱箱体的防护性能应达到GB 4208-2008中IP65级要求。

室内型交接箱箱体的防护性能应达到GB 4208-2008中IP30级要求。

4.6  接地装置

（1）箱体接地

整个架体应保证电气导通，并有完善的接地系统。

（2）高压防护接地装置

箱体高压防护接地装置与光缆中金属加强芯及金属护套相连，连接线的截面积应不小于6mm2。

箱体高压防护接地装置与地相连的连接端子的截面积应大于35mm2。

箱体高压防护接地装置与箱体间绝缘，绝缘电阻不小于2×104MΩ/500V（直流）。

箱体高压防护接地装置与箱体及箱体间耐电压不小于3000V（DC），1min不击穿、无飞弧。

箱体高压防护接地装置应能可靠接地，接地处应有明显的接地标志。

5、材料要求

不锈钢光缆交接箱中使用的钢板应采用304牌号不锈钢，内配机架钢板采用Q235-A或更好的金属材料。箱体双层结构中与外界空气接触的外层部分均采用不锈钢材质，箱体内层采用冷轧钢板或不锈钢喷塑的材质。内配金属结构件可采用冷轧钢板或不锈钢板。箱体采用不锈钢钢板时应采用厚度为1.5mm的不锈钢钢板，箱体底板采用厚度为2.0mm不锈钢钢板。箱体内材料为金属板材的内配机架和立柱壁厚不小于1.5mm，承重部件材料厚度不少于2mm。

箱体组成材料应符合SJ/T 11362-2006规定的均匀材料（EIP-A类）有毒有害物质含量的要求。

6、包装、运输和贮存

6.1 包装

箱体应包装出厂，包装要求及包装箱面标志应符合GB/T 3873中的规定。

包装箱内除产品外，还应装入以下物品和有关文件，文件可用塑料袋或纸袋封装：包装材料应无污染、节能、绿色环保。

备附件及*工具；

产品使用说明书；

产品合格证；

装箱清单。

7、免跳接光交接箱A结构

7.1 外形和内部结构

箱体外形尺寸与内部结构示意如下图所示：

144芯箱体内部结构图

288芯箱体内部结构图

576芯箱体内部结构图

7.2 主要工作单元结构

（1）主干光缆熔接单元、配缆熔接单元

主干光缆熔接单元由熔配一体化托盘组成，用于主干光缆（通局光缆）的成端

（2）储纤单元（储纤场）

储纤单元用于配线光缆成端尾纤的储存，可采用适配器配器插槽式结构或者槽盒式结构。

（3）光分单元

光分单元由光分框和光分插片组成，用于光分插片的安装，尺寸与结构如下图所示：

光分框

（4）总体布线示意

总体布线示意图

配线箱体（宽带）

型号	箱体尺寸（参考）高×宽×深(单位：mm)	一体化托盘数量（主干）	一体化托盘数量（配缆）	大配线容量（芯）	备注
	1550*750*750	12芯	30	360芯
	1450*750*360	48芯	288芯	288芯
	1460*760*620	96芯	576芯	576芯

8、免跳接光交接箱B结构

8.1 外形和内部结构

箱体外形尺寸与内部结构示意如下图所示：

144芯箱体内部结构图

288芯箱体内部结构图

8.2 主要工作单元结构

（1）光分单元

光分单元由光分框和光分插片组成，用于光分插片的安装，尺寸与结构如下图所示：

                            光分框单元

（2）主干光缆熔接单元

主干光缆熔接单元由熔配一体化托盘组成，用于主干光缆（通局光缆）的成端，采用集采标准一体化托盘。

（3）配缆熔接单元

光缆交接箱配缆熔接单元应同时具备储纤单元的功能，用于配缆纤芯成端和尾纤储存。

8.3 总体布线示意

                              总体布线示意图

配线箱体（电视）

型号	箱体尺寸（参考）高×宽×深(单位：mm)	一体化托盘数量（主干）	一体化托盘数量（配缆）	大配线容量（芯）	备注
不锈钢	760*550*320	1	12	144芯 (落地/壁挂/架空)	单面操作
	1450*750*320	1	12	288芯 (落地/架空)	单面操作
	1450*750*620	2	24	576芯 （落地/架空）	双面操作
