尺寸：1435*750*620MM



产品用途及特点：

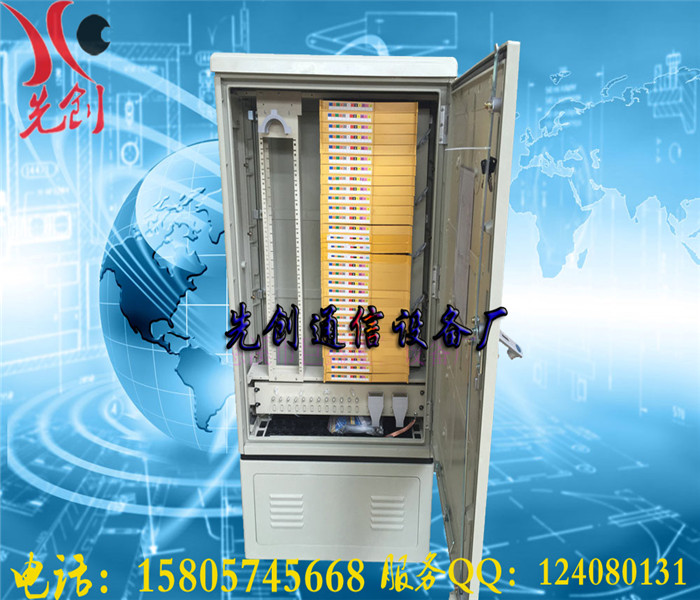

1.用途：本设备为光纤接入网中主干光缆与配线光缆节点处的接口设备,可以实现光纤的熔接,终端,存储以及调度等功能。

2.光纤的分配和调度均在正面进行,光缆,尾纤,跳纤的进出线各自独立,互不干涉,操作十分方便。

3.采用抽屉式托盘结构,集熔接与终端为一块托盘,托盘可单独抽出施工,熔接与成端在同一层面操作,不需翻转,施工极为方便。

4.适配器左向倾角安装,保证了跳纤的曲率半径,避免激光灼伤眼睛,使光纤连接头的操作方便,安全,且适配器可拆卸,给维护带来便利。

5.设备采用光缆分支器部件使光缆的固定,开剥,接地等操作更加便利可靠,当外缆引入时,光缆分支器部件可单独拿出施工,操作便利。

6.引入光缆后,用附件中的密封止水胶将光缆孔堵死。此密封止水胶遇潮气后会膨胀,使密封效果良好。

7.箱体防护等级达到GB/T4208-1993标准中IP65级要求。

安装说明,本设备根据实际需要可落地或架空安装使用

1.落地安装：在预制的水泥基座上按说明书提供的安装尺寸预留4个
M12的地脚螺钉。安装时先打开设备门,将设备内底部的两边插销拔出,并打开设备底座面板,将设备放在水泥基座上,用螺母将底座内的底脚拧紧。安装完毕,合上底座面板,插好插销,锁紧面板。

2.架空安装：在架空站台上按说明书提供的安装尺寸预留4个Ф14的孔,再将设备用M12螺母螺栓固定牢固。

光纤的布放及光纤熔接

1.抽出终端熔接托盘,打开盖板。向上推起上层的熔接盘,然后按顺序将尾纤活动连接头成端在下层的终端盘上。

2.将尾纤按图示在终端盘上盘绕固定好,（保证弯曲处的曲率半径大于40MM).然后将其引入熔接盘,盘绕固定好后,用熔接盘固定凸台将其固定在终端盘上。

3.将引入熔接盘的光缆纤芯留出一定余长后按图示盘绕固定（保证弯曲处曲率半径大于40MM).

4.将光缆纤芯和尾纤根据熔接机的要求进行熔接,熔接点用热缩套管热缩保护后,置于溶解芯片上。所有纤芯熔接后,盖上盖板,推入熔接盘。

l 我公司生产的交接箱是以德国原装进口材料SMC为原材料按德国KRONE(科龙）公司的技术生产的，突破了传统的外表喷漆工艺，是国内一*的免喷漆、光泽度好、*、以低碳环保、节能的产品。

l 。

l 箱体具有较强的抗腐蚀、耐老化、阻燃性能、能抵受剧烈的气候变化和恶劣的工作环境门锁为三点锁定，防盗性能强。正面操作，节省空间，提高了操作功效。

l 适配器采用装卸式倾角定位座，外缆施工和操作更加方便、可靠。

l 箱体防护、密闭性能好，防护等级达到IP65级。

l 适用于普通、带状、束状等各种类型的光缆。

l 模块化结构，容量配置灵活，便于扩容，并可实现光缆的直通、盘储和分光功能。

l 适配器采用装卸式倾角定位座，外缆施工和操作更加方便、可靠。

l 开剥的光缆利用喉箍固定，加强芯与金属铠甲层通过汇流接地组件可靠接地，保护光缆曲率半径。

l 组合式分光器插槽可安装6套1×32的盒式分光器。

l 标准19英寸分光器单元箱可安装4套的机架式分光器。

l 容量分为144芯、288芯、576芯等。

l 开门角度已达到120度。

l 安装方式有落地式、挂杆式等，能适应不同的安装需求。

【技术指标】

l 工作温度：   -40℃～+60℃

l 相对湿度：   ≤95%(+40℃)

l 大气压力：   70kpa～106kpa

l 耐电压水平： ≥3000V(DC) 1 min 不击穿、无飞弧

l 绝缘电阻：   ≥1000MΩ，500V(DC)

l 机械强度：   承受与表面垂直的压力大于980N

l 燃烧性能：   满足GB11020-89中FVO级

l 使用寿命：   >15年

【规格容量】
