同三维T680 图像采集卡-高清多路音视频采集卡以PCI-E X4高速接口、VGA、HDMI、DVI、色差分量、C

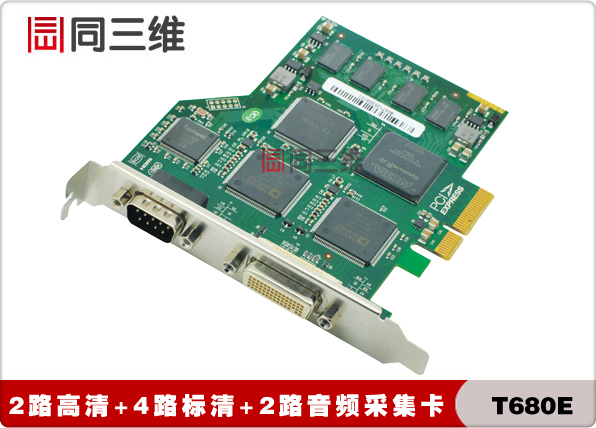

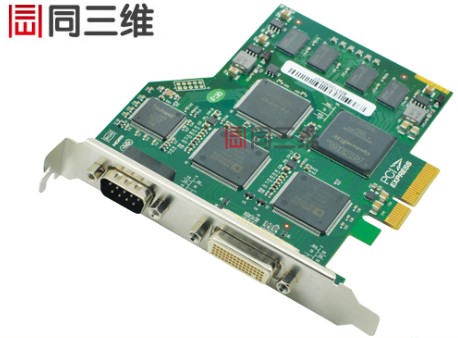

图示：同三维T680E 多路高清音视频采集卡
图像采集卡T680E 多路高清音视频采集卡，其可同时采集2路高清视频信号，4路标清视频信号，2路模拟双声道音频信号。支持多种信号源：支持DVI视频、VGA视频、Y/Pb/Pr视频、HDMI音视频、C
赠送一款同三维6路视频录播软件，*多可以同时录制多达6路视频画面，录制格式包括rms、HTML课件。可以应用于教师评课、课件制作、网络流媒体直播、视频会议等有多场景同时录制要求的场合。
同三维T680E 高清多路音视频采集卡支持：两路高清(DVI/VGA/HDMI/分量/复合) + 4路标清+2路音频
支持超长DVI/HDMI输入电缆：具有自适应均衡器，支持长达30米的HDMI输入电缆。完全满足了特定环境用户的需求。

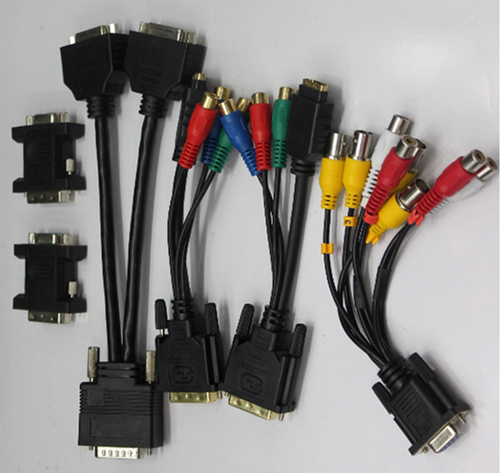

图示：T680E 高清采集卡附件
【图像采集卡产品特点】
· 可同时采集2路高清视频信号，4路标清视频信号，2路模拟双声道音频信号。
· 输入视频信号可达1080p/60 Hz。
· 高清信号可采集DVI、VGA、HDMI、分量信号。
· 可采集HDMI中的LPCM音频信号。
· 微软AVStream标准驱动，可支持大部分Windows上的多媒体视频软件或流媒体软件。
请注意：
1. 因版权保护原因，用户不得将本产品用于有版权保护的音视频信号的采集。
【*特性】
· *DMA传输功能。
· 高清输入可动态切换信号源类型：DVI/HDMI，VGA，分量。
· 高清输入端可兼容复合视频(C
· 高清输入支持自动输入视频格式侦测，自动视频有效区域侦测，自动VGA采集相位调节。
· VGA信号提供安全模式，支持采集大行采样数小于等于4095内的VGA信号。
· 支持手工设定有效画面区域功能，可用于画面的剪裁和对特殊输入信号时序的支持。
· 支持多阶画面缩放功能，具有三种针对画面宽高比的缩放模式。
· 支持垂直滤波和运动自适应去隔行功能。
· 硬件色彩转换，可输出RGB24，RGB32，YUY2，UYVY，I420色彩格式。
· 高清输入支持支持色彩调节功能，可调节画面的对比度、亮度、色彩饱和度、色相、Gamma;并可单独调节R，G，B三色的亮度、对比度。
· 画面水平、垂直反转功能。
· 一机多卡，各卡同时采集，并具有独立的设置选项。
· 固件可升级。
【产品规格】
连 接
主机接口PCI-Express x4, Half length,700MB/s 传输带宽
输入接口1 个 DMS59 接口(转接2路DVI-I接口)
1 个 DB9 接口(转接 4 路 C
DVI视频输入2路1080P/60HZ高清DVI信号
HDMI视频输入2路1080P/60HZ高清HDMI信号
VGA视频输入2路VGA信号
YPbPr视频输入2路YPbPr信号
C
HDMI音频输入2路LPCM音频信号
模拟音频输入2 路模拟双声道音频信号
标 准
DVI输入格式符合DVI 1.0标准，单连接(480i、576i、480p，576p，720p，1080i，1080p)
HDMI输入格式符合HDMI 1.3 标准，支持36bit DeepColor
YPbPr输入格式480i、576i、480p，576p，720p，1080i，1080p
VGA输入格式640×400-2048×1536，像素率低于170MHz即可
VGA信号提供安全模式，可以采集非常规分辨率
C
HD输出格式40×30-2048×1536，帧率： 1-100 fps
SD输出格式176×144-768×576，帧率：1-30 fps
模拟音频采样率及信噪比Up to 48KHz，85db，24-bit
视频采样率RGB/分量：170MHz
HDMI/DVI：225MHz
视频采样精度10bit
色彩空间YUYV、UYVY、I420、RGB 24 Bits、RGB 32 Bits
视频处理
色彩空间转换硬件色彩转换
去隔行垂直滤波去隔行;运动自适应去隔行
画面缩放硬件5-Tap缩放
画面反转水平;垂直
画面剪裁支持
图像调节亮度/对比度/色调调节
饱和度调节/黑白，彩色控制
伽玛值调节 (Gamma)
单独调节R/G/B三色的亮度、对比度
其 他
操作系统支持支持以下操作系统的x86和x64版本：
Windows XP Professional
Windows Server2003
Windows Vista
Windows Server 2008
Windows 7
Windows Server 2008 R2
Windows 8
兼容软件Windows Media Encoder
Adobe Flash Media Live Encoder
Real Producer Plus
VideoLAN for Windows
板载内存265MB DDR2，工作频率为 160 Mhz，位宽 64bit
升级固件可升级
安装可插入 PCI-Express x4,x8 或 x16 插槽;可安装在全高(4U)的机箱内
几何尺寸117mm x 102.8mm
功耗<= 8W
工作温度范围0-50 摄氏度
保存温度范围-20-70 摄氏度
保存湿度范围5%-90 %
【标准附件】
· DVI-I 转 HDMI + YPbPr 转接线缆 2根
· DVI-I 转 VGA 转接头 2只
· DMS59转双DVI-I转接线缆 1根
· DB9转4路C
*请注意：
1. PCI-Express 实际传输带宽与主机芯片组和计算机主板相关，可能低于此处所写数值。
2. 实际输出帧率受PCI-Express 接口传输带宽限制，可能低于设定值。
【兼容软件】
T680E 高清视频采集卡兼容使用DirectShow接口的各种音视频采集软件和使用DirectSound接口的音频采集软件，如：
Windows Media Encoder
Adobe Flash Media Live Encoder
Real Producer Plus
VideoLAN for Windows
图像采集开现在广泛应用于各大领域：教育课件录制、多媒体录播录像、会议录制、视频会议，远程教育培训;大屏幕拼接、电视墙行业、虚拟演播室、虚拟现实、工控、 机等设备;安检 X 光机、雷达图像信号、VDR纪录仪;医疗 X 光机、CT机、胃肠机等;
同三维图像采集卡T680 高清多路音视频采集卡可以说是目前*上少有的多功能、多用途、稳定性强、采集视频格式多等优点，支持 DirectShow 应用软件为您的采集和流传输提供更多的选择，并且提供样卡测试，欢迎来电咨询：010-51295660。我们将竭诚为您服务。
