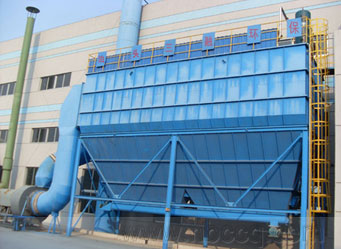

50吨75吨循环硫化床锅炉布袋除尘器含尘气体由导流管进入各单元灰斗，在灰斗导流系统的引导下大颗粒粉尘分离后直接落入灰斗，其余粉尘随气流进入中箱体过滤区，过滤后的清净气体透过滤袋，经上箱体、提升阀、排风管排出。随着过滤的进行，当滤袋表面粉尘聚集达到一定量时，由清灰控制装置按设定的程序关闭提升阀，打开电磁脉冲阀喷吹，抖落滤袋上的粉尘，落入灰斗经卸灰阀排出。该系列除尘器设有旁路烟道，当锅炉(或焚烧炉)启动时，开启旁路烟道，以防止点火时投油燃烧不好，油粘在滤袋上，遇明火将滤袋烧毁。当锅炉发生事故排烟温度超过滤袋允许温度时，开启旁路。还设有检漏装置，由多个探头(每仓室1个)，同时在灰斗设有空气炮。

50吨75吨循环硫化床锅炉布袋除尘器主要设计参数

1 处理烟气量 m3/h 430000

2 入口烟气含尘浓度 g/Nm3 ～26

3 出口粉尘浓度 mg/ Nm3 ≤50

4 本体阻力 Pa <1000

5 过滤速度 m/ min 1.00

6 有效过滤面积 m2 7162

7 滤袋规格 mm Φ120×5500，3456条

8 滤袋材质 / HBT复合高温滤料

9 滤袋正常使用温度 ℃ 连续运行温度120~180℃，短时温度190℃—210℃

10 清灰气源设备参数 MPa 0.35～0.65（压缩空气压力）

11 脉冲阀 个 DMF-Z-50S，216只/台

12 清灰频率 S 定阻清灰，900Pa，可以调整

锅炉除尘器除尘系统除尘流程

锅炉排出的含尘气体在除尘系统中的流程如下：

┌————→旁通烟道———→┐

锅炉——→主烟道——→布袋除尘器——→主烟道——→引风机—— →排烟道——→烟囱

↓（收尘）

储灰斗——→输灰系统——→灰罐车运输

↓

水冲灰

锅炉排出的含尘气体进入炉尾主烟道；正常工作时，打开各除尘器单元前后的阀门使烟气进入布袋除尘器进行除尘，除尘后烟气进入风机前主烟道，此时旁通烟道阀门关闭；锅炉喷油点炉时，打开旁通烟道阀门使燃油烟气通过进入风机前主烟道，关闭各除尘器单元前后的阀门；锅炉引风机由主烟道抽气并排至排烟道，由烟囱高空排放。
