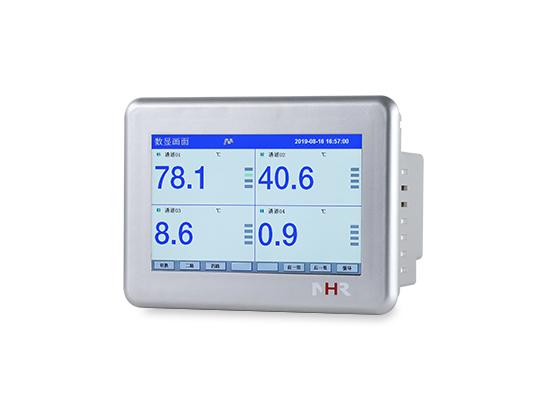

NHR-T510系列触摸彩色无纸记录仪

■概述

   NHR-T510系列触摸彩色无纸记录仪采用新型大规模集成电路，对输入、输出、电源、信号采取可靠保护和强抗干扰设计。4路可切换信号输入（可组态选择输入：标准电压、标准电流、热电偶、热电阻、频率、毫伏等）。可带2路报警输出，1个馈电输出，RS485通讯接口，以太网接口，打印机接口和USB接口，SD卡插座；具有强大的显示功能，实时曲线显示，历史曲线追忆，棒图显示，报警状态显示。

■产品特点

 ●采用5英寸进口800*480点阵TFT高亮度彩色液晶显示，LED背光，画面清晰、宽视角。

 ●采用四线电阻触摸屏，触摸效果佳。

 ●采用ARM微处理器为核心，产品具有功耗低、响应快、功能强等特点。

 ●输入--输出--电源之间隔离设计，对输入、输出、电源采取可靠保护和强抗干扰设计。

 ●产品开孔尺寸135*96*58mm，58mm的插入深度大大节约了控制柜安装空间。

 ●支持USB数据转存和SD卡内存扩展，与数据管理软件配套使用实现历史数据的查阅与分析。

 ●内置大容量FLASH闪存芯片存贮历史数据，掉电不丢失数据；曲线显示自由组合，自定义曲线颜色，丰富的棒图显示，仪表自带汉字字库，支持汉字拼音输入、汉字位号、单位自定义输入，可任意切换中、英文操作界面，简单方便。

 ●支持标准MODBUS RTU协议RS485通讯接口，支持MODBUS TCP/IP协议的以太网RJ45接口。

■技术参数

1.输入信号：4通道可切换信号输入，通道间隔离电压＞250VAC，通道和地之间隔离电压＞500VAC。

2.信号类型：　

       标准电压信号： 0～5V、1～5V、0～10V、±5V、√0～5V、√1～5V；

       标准电流信号：0～10mA 、4～20 mA 、0～20 mA、√0～10mA、√4～20mA；　　

       毫伏信号：0～20mV、0～100mV、±20mV、±100mV；　

       热电偶信号：B、S、K、E、T、J、R、N、F2、Wre3-25 、Wre5-26；　

       热电阻信号：Pt100、Cu50、Cu53、Cu100、BA1 、BA2；

       线性电阻信号：0～400Ω；

3.精度：±0.2％FS。

4.显示刷新周期：1秒。

5. 处理器：采用高速32位ARM微处理器，内置嵌入式操作器系统，画面切换响应时间≤0.3S。

6. 存储容量：内部Flash存储器容量48M Byte。

记录时间：

7.报警输出：2路报警继电器常开触点输出，触点容量1A/250VAC、1A/24VDC（阻性负载）。

            (!注:当负载超过继电器触点容量时，请不要直接带负载)

8.馈电输出：给二线制变送器提供回路电源，额定电压24VDC±10%，电流≤100mA。

9.通讯接口：以太网标准RJ45接口，通讯速率10/100M自适应；支持Modbus TCP协议；

隔离RS485接口，通讯波特率为2400、4800、9600、19200bps可选。支持Modbus RTU

带RS232C接口，可外配接40针打印机，实现手动、定时打印功能。

11.供电电压：电压范围85～264VAC；频率：50/60Hz；功耗：≤10W。

12.工作条件：工作温度：-10～50℃（无凝露、无结冰）；湿度：10～90％（无结露）。
