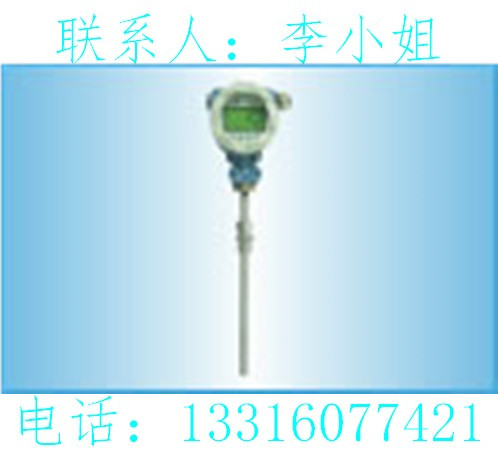

SWP-CT80低功耗现场LCD显示温度变送控制器控制（调节）仪表

概述

　　SWP-CT80温度现场变送控制器是本公司推出新一代*的现场变送单元。该变送器采用*的低功耗CPU配合大屏幕LCD显示，采用锂电池供电，可提供长达二年以上的连续工作时间，免维护。采用铝合金外壳进口的*的铂电阻传感器或热电偶传感器，抗腐蚀，抗过载，稳定性好，精度高，集测量显示变送，控制，通讯为一体。可应用于石油，化工、冶金等部门各种腐蚀和非腐蚀性液体和气体测量与控制。

仪表技术指标：

　　　　　　测量范围　　　　　 -200℃～ 600℃

　　　　　　精　度　　　　　　　0.5%或0.2%

　　　　　　防爆类型　　　　　　普通型（非防爆）

　　　　　　　　　　　　　　　隔爆型（dIIBT4）

　　　　　　外形尺寸　　　　　　低功耗LCD显示：Φ80×80

　　　　　　使用环境　　　　　　相对湿度≤90%，温度-10～50摄氏度

　　　　　　介质温度　　　　　　-20℃ ～ +70℃

　　　　　　防护等级　　　　　　IP65

　　　　　　连接方式　　　　　　M20×15mm或根据用户要求

　　　　　　通讯功能　　　　　　RS485或RS232通讯方式（波特率　1200～9600pbs）

工作原理

　　仪表通过压力传感器把压力信号变为电信号，再由前置放大器把此电信号放大滤波，送往CPU的A/D转换模块进

行模拟量到数字量的变换。*后由CPU进行数据处理并显示及PWM输出。原理框图如下：

接线方式　　　　　　　　　　　　　　　　　　　　　　　外形结构图

型号命名

型　　　　号	代　　　　　　码						说　　　　　　明
SWP－CT80－	□	□	□	□	□	□
通讯	0						无通讯
	2						RS-232
	8						RS-485
输出方式	00						无输出
	02						4～20mA
过程连接方式和材料	R						外螺纹G1/2（不锈钢　1Gr18Ni9Ti）
	G						外螺纹M20×1.5（不锈钢　1Gr18Ni9Ti）
外壳类型	A						铝外壳无现场指示，防护等级IP65
输入类型、测量范围							输入类型	测量范围
	03						K	0 ～600 ℃
	04						E	0 ～600 ℃
	05						T	-200～400 ℃
	06						J	0 ～1200 ℃
	09						Pt100.1	-199.9～199.9℃
	10						Cu50	-50.0～150.0 ℃
	11						Cu100	-50.0～150.0 ℃
传感器长度	L						见外形结构图，填上具体的数值，单位mm

例：SWP－CT80－202R－A－03－（100）

　　现场温度显示控制表，带RS－232通讯，4～20mA输出，外螺纹G1/2 连接，温度传感器长度为100mm，铝合金外壳无现场指示，防护等级IP65，测量范围0～600℃。

*温度变送器环境温度＞60℃时请订货时注明
