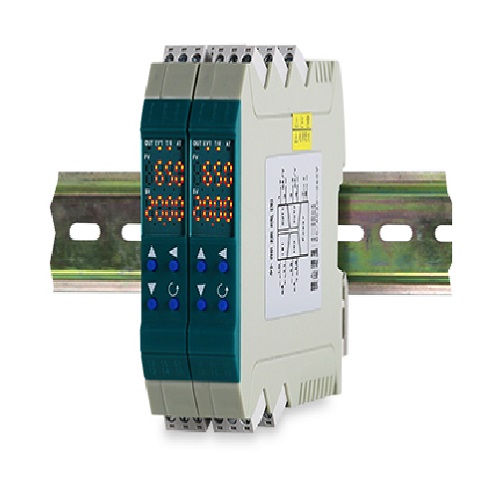

NHR-X32系列智能温度变送器
■概述：
NHR-X32将现场的热电阻或热电偶信号经过隔离放大处理，转换为与温度成线性的直流信号输出至控制系统，用作热电偶温度变送时，具有冷端温度自动补偿功能。可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场仪表信号隔离、信号转换、信号分配、信号处理等，从而提高工业生产过程自动控制系统的抗干扰能力，保证系统的稳定性和可靠性。可带显示单元，通过轻触按键设置每个通道的参数及每个通道之间的切换。
■产品特点
●单通道、双通道。
●可测量17种热电偶/热电阻信号，用户可根据需求任意设置输入类型。
●模拟量、RS485输出。
●输入/输出/电源磁隔离。
●响应时间50ms达到终值的90%。
●宽电源（AC/DC20-260V）供电。
●全智能，数字化，可编程。
●插拔式端子，便于安装、维护。
●标准的35mmDIN导轨卡式安装。
■技术参数
|
输入 |
|
|
输入信号 |
热电阻、热电偶信号(用户可根据需求任意设置输入类型) |
|
输出 |
|
|
输出信号 |
4-20mA、0-10mA、0-20mA、1-5V、0-5V |
|
输出负载 |
4-20mA、0-10mA、0-20mA 负载电阻RL≤500Ω；1-5V、0-5V负载电阻RL≥250KΩ |
|
RS485通讯 |
MODBUS-RTU协议，RS485传输距离≤1000米；信号传输率≤19.2kbps |
|
电源 |
|
|
电源 |
DC/AC20-260V (50/60Hz) |
|
功耗 |
一进一出功耗：≤1W；一进二出、二进二出功耗：≤1.4W |
|
其它参数 |
|
|
绝缘电阻 |
≥100MΩ（500VDC时）(输入/输出/电源之间) |
|
绝缘强度 |
1500Vrms (1 min，无火花) (输入/输出/电源之间) |
|
工作温度 |
-10～50℃(无凝露、无结冰) |
|
相对湿度 |
25%～85%RH |
|
保存温度 |
-10～60℃(无凝露、无结冰) |
|
温度漂移 |
0.0075%FS/℃ |
|
安装方式 |
35mmDIN导轨安装 |
|
安装尺寸 |
17.5*111.4*121.2mm(宽*高*深) |
|
小分辨度 |
0.1℃ |
|
内部冷端补偿温度范围 |
-10～50℃ |
|
冷端补偿精度 |
±1℃ |
|
响应时间 |
50ms达到终值的90% |
|
重量 |
约140克 |
|
电磁兼容性 |
符合GB/T18268工业设备应用要求（IEC 61326-1） |
|
适用现场设备 |
热电阻、热电偶传感器 |
