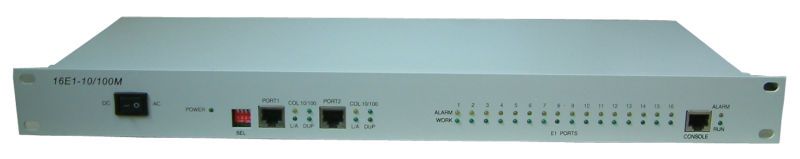

16路E1协议转换器是本公司使用自主开发的*集成电路研制生产的用户终端接入设备。该设备是以超大规模*集成电路为核心构成的以太数据通过E1传输网而实现用户数据接入的设备,使以太数据能在多个E1中传输，突破单个E1的带宽限制，可以非常方便地利用公众网中现有的丰富的E1资源快速组建宽带以太数据网。
   对E1通道无任何特殊要求，并且能对E1自动容错，即使部分E1通道出现故障，设备仅降低数据吞吐率，而不会中断数据的传送。TST-CON16配置灵活，维护简单，同时提供完整的网络管理功能。

二、技术特点
◆ 采用大规模芯片，电路简单，功耗低，可靠性高；
◆ 提供两个10/100M Base-T端口，支持10/100M 全双工、半双工，并支持自动协商机制；
◆ 提供1至16路E1的灵活配置，E1接口阻抗为75Ω；
◆ 对E1通道无延时要求；
◆ 支持802.1p优先级功能；
◆ 支持基于802.3x的流量控制功能；
◆ 支持VLAN以太帧透明传输；
◆ 提供一个管理接口，可以灵活设置设备的功能；
◆ 具有完整的告警及状态指示；
◆ 适应多种电源环境。

三、主要技术指标和功能
 ◆ 电源指标
直流供电电压：-48VDC，容差范围 -36V~-72V,供电电源纹波：≤240mVp-p
    交流供电电压：220VAC±20% 50HZ,功耗：≤10W
 ◆ 以太网接口指标
物理接口类型：RJ-45 接口速率：10Mbit/s或100Mbit/s
    工作方式: 全双工 符合IEEE802.3标准
 ◆ E1电接口指标
支路数目：16个
   标称速率：2048Kbps，容差±50ppm
   接口码型：HDB3
   接口阻抗：75欧姆（不平衡）或120欧姆（平衡）可选
   数字接口电气特性：符合ITU-TG.703建议
   抖动转移特性：符合ITU-TG.823建议
   输入抖动容限：符合ITU-TG.823建议
   输出抖动：符合ITU-TG.823建议
   电平：±2.37V±10%或±3.00V±10%
   接口连接器为： CC4
◆ 管理接口
接口方式: RS-232
接口电平：RS-232电平
接口连接器：RJ-45
管理口波特率：57600bit/s
 ◆ 告警功能
本设备提供E1指示灯告警功能。
 ◆ 环境要求
    工作环境: 环境温度：0～50℃ 相对湿度：20～90%
    储存环境: 环境温度：-20～65℃ 相对湿度：10～95%
