*：NNC北网通信 型号;NC4SV4SA

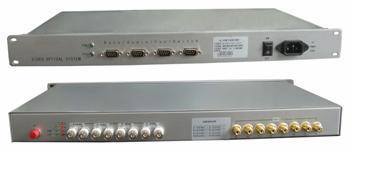

1、产品简介

该产品提供给用户在一根光纤上传输1-4路双向视频、4路E1、24路电话或24路双向音频、2路以太网、2路485数据。产品的优化设计保证了在各种恶劣环境下的高可靠性运行。即插即用的设计使得安装更加方便，无需任何光或电的调节。各种状态指示灯提供了快速的系统诊断功能。

2、主要功能与特点

• 可提供1-4路双向视频
• 4路E1
• 24路电话或24路双向音频
• 2路以太网
• 2路485数据
• 以太网接口10M/100M自适应，全/半双工自适应，交叉线/直连线自适应
• 光纤接口FC/SC可选，单纤传输
• 安装简易，无需调节

3、技术指标

3.1视频

• 视频标准: PAL/NTSC/SECAM
• 信号输入：1Vp-p (75ohms非平衡)
• 频宽:10KHz ~ 7.5MHz
• 微分增益:< 1%
• 平坦度：<1dB
• 微分相位:< 0.7o
• 信噪比(SNR):> 67dB (加权)

3.2 E1接口

• E1接口符合G.703建议
• 速率：2048Kbps ±50ppm
• 码型：HDB3
• 阻抗：75Ω（非平衡）
• 抖动：符合ITU-T G.742、ITU-T G.823建议
• 输入口允许衰减：0～6dB

3.3音频

• 方向：双向
• 数字采样:16bit @ 48k
• 频宽:10Hz ~ 24KHz
• 大输入输出电压：2Vp-p

3.4电话

FXS

• 振铃电压：75V
• 振铃频率：25Hz
• 二线输入阻抗：600Ω（摘机）
• 回损：40db

FXO

• 振铃检测电压：35V
• 振铃检测频率：17Hz-60Hz
• 二线输入阻抗：600Ω（摘机）
• 回损：40db

3.5以太网

• 以太网协议：符合IEEE802.310/100Base-T
• 网络速率：10/100M自适应

3.6 485/232数据

• 方向：双向
• 带宽: 180Kbps
• 标准: RS-232/RS-422/RS-485
• 误码率：<10-9

3.7光接口

• 光发射：激光二极管
• 波长：850nm,1310nm,1550nm
•

光纤数量：1

信噪比(SNR): >75 dB
