一 概述

BW3600系列集中式150路PCM复用设备是我公司使用自主开发的*集成电路研制生产的集中型机框。该设备为插卡式结构，提供多达15个业务槽位以及2块双电源冗余备份槽位，1个传输板业务槽位，用户可按需要灵活进行插卡的配置。（6U机框可提供256路语音业务）

二 特点

l 采用大规模集成芯片，电路简单、功耗低、可靠性高；

l 提供18个插槽，包括15个业务插槽、1个光传输槽、2个电源插槽；

l 提供2个电源插槽，支持电源双备份；

l 双电源可提供2路交流220V电源备份或2路直流-48V电源备份；

l 安装方便，维护简单

l 提供完善的指示灯告警显示

l 适应多种电源环境-48VDC或220VAC；

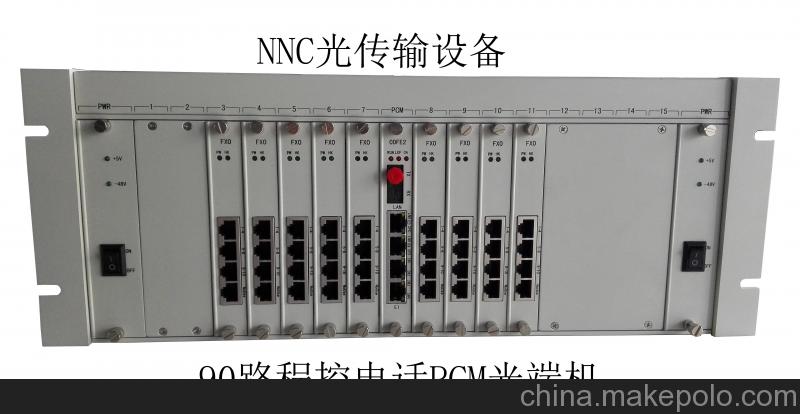

三 机框结构

设备为4U插卡式机框，共提供15个业务槽位和2个电源槽位，槽位说明如下：

可插入10话路业务卡，满配传输150路程控电话业务，或者插入8话+100M综合业务卡，实现点对点的传输。设备工作流程说明：

      FXO卡将模拟语音信号转换成数字，并复用到光纤线路上，传输到远端以后通过FXS卡恢复成模拟语音信号。

一、150话路光纤传输系统：

二、点对多点集中式机框

四 技术参数

*    发送光功率：–8dBm ～–15dBm

*    接收灵敏度：≤ –36dBm

*    光纤接口：SC、FC型可选

*    适用光纤：单模 1310nm或多模光纤可选

*    光路码型：1B1H

*    光模块：单纤或双纤可选

*    传输距离：普通20Km （*远可达120Km）

*    接口为：10/100Base-Tx；

*    接口规程：符合IEEE-802.3u标准；

*    接口速率：线速100Mbit/s；

*    端口模式：10/100M自适应；

*    接口类型：RJ-45；

*    适用插卡：MA1-OPE-4/8/16（百兆以太网）

*    接口形式：用户（FXS）、中继（FXO）、磁石（RD）、E/M（4W）

*    话音取样频率：8KHz

*    音频接口指标：

a.阻抗特性：600Ω平衡（二线/四线）

b.电平

       四线音频输入 电平：-5dBr     允许偏差  ±1dB

       四线音频输出 电平：-5dBr     允许偏差  ±1dB

       二线音频发送 电平：0dBr       允许偏差  ±1dB

       二线音频接收 电平：-3dBr       允许偏差  ±1dB

c.音频转接点阻抗反射衰减

       二线：        bp≥12dB(300~600Hz)

                     bp≥15dB(600~3400Hz)

       四线发：      bp≥20dB(300~3400Hz)

       四线收：      bp≥20dB(300~3400Hz)

d.净衰减频率特性：满足ITU-T建议要求

e.空闲话路噪声：不超过-65dBm0p

f.路际串话：    不超过-65dBm0

g.振幅特性：    满足ITU-T建议要求

h.总失真：满足ITU-T建议要求

*    电压：交流AC220V  AC180V～250V；

直流DC-48V  DC -36V～-72V；

*    功耗：每板卡≤5W；

*    满配功耗：≤100W；

*    工作温度：0℃ ～ +50℃；

*    贮存温度：-40℃ ～ +70℃；

*    相对湿度：5% ～ 95%无冷凝；

*    大气压力：86 ～ 106Kpa；

*    19英寸标准机箱 483×350×180 mm
