• */型号：NNC/BW3610J-4T
• *：NNC
• 型号：BW3610J-4T
• 接口类型：FC/ST
• 传输距离：25（km）km
• 类型：电话光端机

• 光接口

传输距离：普通25Km（*远可达120Km）；

发送光功率：–8dBm～–10dBm；接收灵敏度：≥–36dBm；

光纤接口：FC/SC型可选；

光路码型：1B1H；

光模块：单纤或双纤

可选适用光纤：单模1310nm或多模850nm光纤可选；

• 电话参数：

支持来电显示、传真

话音编码采用PCM编码

音频传输特性符合ITU-T G.712、G.714建议

• FXS电话接口
  振铃电压：35V
  振铃频率：25Hz
  二线输入阻抗：600Ω（摘机）
  回损：40db


• FXO交换机接口
  振铃检测电压：35V
  振铃检测频率：17Hz-60Hz
  二线输入阻抗：600Ω（摘机）
  回损：40db

• 异步数据

接口类型：RS232/RS485

工作模式：全双工/半双工

通讯速率：300~115.200Kbps

误码率：   <1×10 -9

• 10/100M以太网

支持IEEE 802.3/802.3u
支持10/100M自适应，全双工，半双工自适应
支持交叉线直通线自适应

传输速率：100M

2组以太网支持VLAN

物理接口：RJ45

• 结构尺寸

长*宽*高：195*153*30(mm)

• 工作条件

电压：                         AC180V ~ 240V；DC –48V；DC +24V

功耗：                        ≤10W

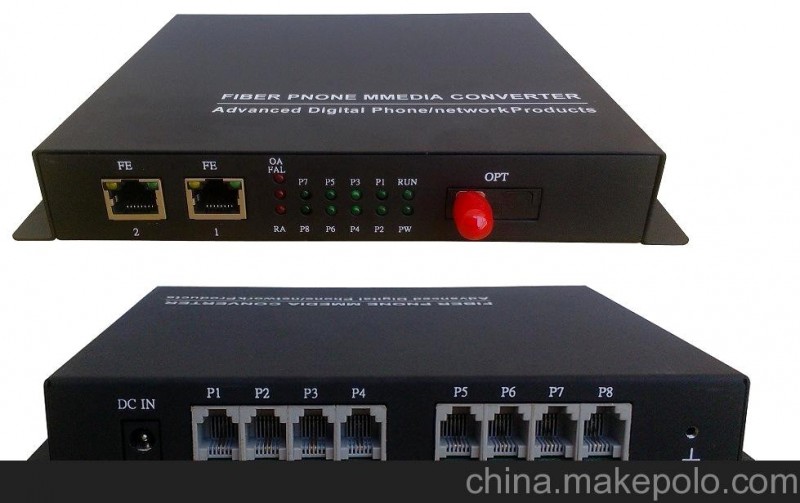

u PW： 电源工作指示、电源供电正常时亮（绿色）

u RUN： 设备运行指示、正常时闪烁

u OA： 收光告警。收光告警时，红灯亮。（红色）

u FAL:帧失步告警，当本端设备帧失步时，红灯亮。

u RA:  对端告警，当对端设备失步时，红灯亮

u P1～P8：话路摘挂机指示。当*路电话摘机时，P1亮。当第二路电话摘机时，P2亮，电话摘机，对应指示灯亮

u FE1(2)    10/100M以太网接口，网络连接时对应端口指示灯亮，

            有数据传输时，对应端口指示灯闪烁。

u DC IN： 5V直流电源输入接口

u P1～P8： 1～8路电话输入/输出端口

u 接地口： 设备接大地端子接口

1个RJ11出1部电话，定义如下：

注：请将设备接地线接大地。
