BW3630M系列综合业务光端机是我公司采用自主知识产权的大规模集成电路，应用时分复用技术，将电话信号，以太网信号和E1信号混合编码后在一对光纤上传输。实现10/100M以太网业务、E1业务、话路、磁石，RS数据等业务。该机采用19英寸、1U机框设计，集成度高，体积小，功耗低，工作可靠，安装使用方便。
二、功能与特点
- 真正的通道隔离，保证通过同一根光纤线路传输的四路以太网完全物理隔离
- 四路以太网线速传输，总带宽400Mb/S
- 提供8路E1
- 提供16路程控电话接口
- 设备容量：16路FXS/FXO + 8路E1 + 4路100M以太网+ 2路RS232
- 提供完善的本端/对端告警监控，三色灯指示；
- 支持本端/远端E1支路环回；
- 无中继传输距离大于20公里，大100公里
三、光接口
- 波 长：1310nm（标准机型）或1550nm
- 发送功率：≥－12dBm
- 接收灵敏度：≤－37dBm(BER≤10-11)
- 接口方式：FC（标准机型）或SC以及单纤
- 传输距离：10/20/40/60/80KM
四、电话接口
- 阻抗：600Ω
- 插入损耗：-3±0.75dB
- 频率特性：300～3400Hz(-0.6～+3dB)
- 衡重杂音：≤63.7dBmop
- 串音衰耗：≥65dB
- 用户线环路电阻：小于1KΩ（包括话机）
- 馈电电压：48V；
- 馈电电流：20~50mA；
- 铃流：AC90正负15V
- 物理接口：RJ45
五、 络接口
- 支持IEEE 802.3/802.3u
- 提供4路100M线速、物理隔离的以太网
- 以太网总传输带宽：400Mb/S
- 支持10/100M自适应，全双工，半双工自适应
- 支持交叉线直通线自适应
- 传输速率：100M
- 物理接口：RJ45
六、设备使用说明

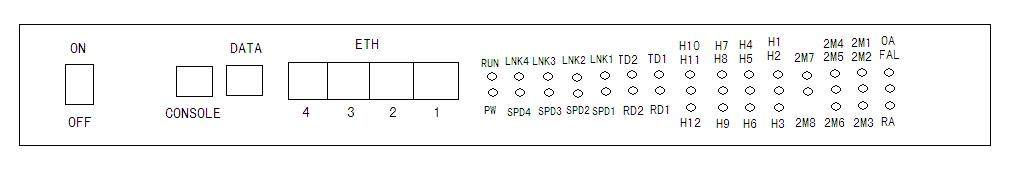

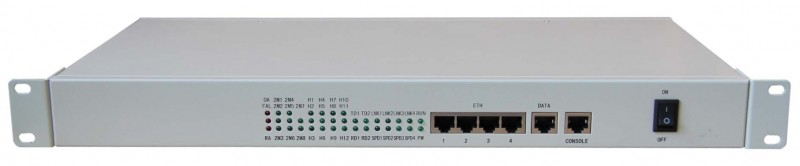

- 设备前面板结构
-
a、接口说明
ETH： 以太网RJ45接口，‘1’为*路，‘2’为第二路，‘3’为第三路，‘4’为第四路。接口信号安排见附表1。
DATA: RS232 RJ45接口。2路RS232数据接入端口。引脚信号安排见附表2。
Console：监控口，RJ45接口,备用。引脚信号安排见附表3。
b、告警指示灯说明
OA: 收光告警。收光告警时，红灯亮。
FAL: 帧失步告警，当本端设备帧失步时，红灯亮
RA: 对局告警。当对端设备帧失步时，红灯亮。
2M1~2M8: 8路E1输入指示。当E1输入信号正常时，对应的绿指示灯亮；当无E1信号输入时，对应的绿指示灯灭。
H1～H12:话路摘挂机指示。对于OPT-MSE4,H5~H12未用。当1~4路电话有1路摘机时，H1亮，当4路电话皆挂机时，H1灭；当5~8路电话有1路摘机时，H2亮，当4路电话皆挂机时，H3灭；当9~12路电话有1路摘机时，H3亮，当4路电话皆挂机时，H3灭；当13~16路电话有1路摘机时，H4亮，当4路电话皆挂机时，H4灭。
LNK1~4:以太网连接及数据收发指示。当以太网接口连接正常时，对应路的指示灯灯常亮，当有数据收发时，此灯闪烁。
SPD1~4: 以太网接口10M/100M指示，亮为100M，灭为10M
TD1~2: 2路RS232数据发送指示，有数据发送时亮。
RD1~2: 2路RS232数据接收指示，接收数据时亮。
RUN: 设备工作指示，正常工作时闪烁。
PW: 电源指示灯，正常时亮（绿）
-
后面板结构
-
后面板说明 FXS/FXO(1~16)： RJ45接口。16路电话接入端口，RJ45接口的引脚安排见附表4
E1(1~8):DB37/M（针）接口。8路E1接入端口。引脚安排见附表5，使用时通常配适配器。（同时可选E1出口为RJ45，配RJ45转BNC连接线）
OPT: 光纤接入端口，FC接口。TX为光发送端，RX为光接收端
～220V:220V电源接入端口
-48V DC:-48V直流电源接入端口。'PG’为保护地，‘GND’为电源地
“-48V”为-48V电源
-
设备开通说明 本设备开通时，不需要任何设置。需要说明的是,设备有局、户端之分，设备安装时，注意查看设备上的标识。局端设备的话音接口接交换机的用户线，户端设备的话音接口接电话机。
