1：系统概述

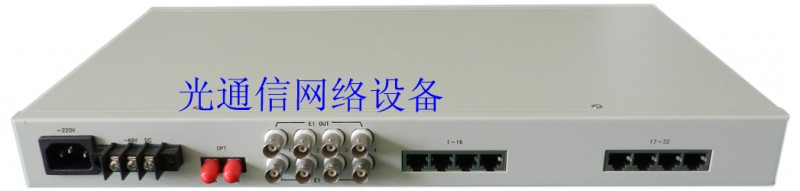

BW3630M系列综合业务光端机是我公司采用自主知识产权的大规模集成电路，应用时分复用技术，将以太网信号和E1信号混合编码后在一对光纤上传输。实现10/100M以太网业务、E1业务、话路、磁石，RS数据等业务。该机采用19英寸、1U机框设计，集成度高，体积小，功耗低，工作可靠，安装使用方便。

2：主要功能与特点

• 提供线速10/100M自适应以太网口，全双工/半双工自适应；
• 提供8路磁石
• 提供8路电话接口；
• 提供4路E1接口。
• 电源可选；
• 提供完善的本端/对端告警监控，三色灯指示；
• 支持本端/远端E1支路环回；
• 无中继传输距离大于40公里，大100公里

3：技术指标

• 光接口
  • 波   长：1310nm（标准机型）或1550nm
  • 发送功率：≥－12dBm
  • 接收灵敏度：≤－37dBm(BER≤10-11)
  • 接口方式：FC（标准机型）或SC以及单纤
• E1接口
  • 设备有E1接口，符合G.703建议
  • 速率：2048Kb/s ±50ppm
  • 码型：HDB3
  • 阻抗：75Ω（非平衡）或120Ω（平衡）
  • 抖动：符合G.742 G.823建议
  • 输入口允许衰减：0～6dB
  • E1接头：CC4B适配器
  • 话路接口及信令
  • 交换侧

            摘机阻抗：       < 500Ω

            挂机阻抗：       > 10KΩ

• 用户侧

环路阻抗：         ≤2000Ω（包括话机）

空闲电路电压       ≤ 50V

环路电流：      25mA

摘机门限：      8mA

极性反转时延：  < 50ms

拨号：           脉冲拨号单脉冲失真< 5ms

带内音频拨号总失真满足话音接口特性

摘机时延：        < 100ms

• 铃流：

远端(FXS)铃流发生器

频率：     25 Hz±3 Hz

幅度：     75V±5Vrms

铃流时延   < 50ms

输出总功率 ≤ 10W（以机箱为单位）

局端(FXO)铃流检测

幅度范围： *小38Vrms
